產品型號：

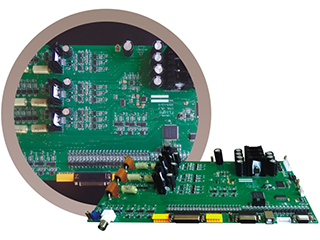

FC1000 LED分光機統帶機專用系統板卡
專業、高精度、低成本、最佳LED分光機的理想選擇。
專業、高精度、低成本、最佳LED分光機的理想選擇。
產品介紹：
USB通訊，普通電腦取代工控機有效降低成本；
兼容一晶、二晶、三晶多種燈型的測試，實現多晶參數同時測量，測量時間短，測量速度快；
滿足分光機、編帶機等多機種測量要求，通用性強，真正實現一塊板卡多機型通用，維護更方便，使用更便捷；
采用兩檔電壓，實現寬電壓范圍和mV級精確輸出、測量；
采用六檔電流，實現寬電流范圍和0.01uA~400mA正反向電流的精確輸出、測量；
滿足一小時50K機臺測試速度要求，實現數據快速處理和傳輸。

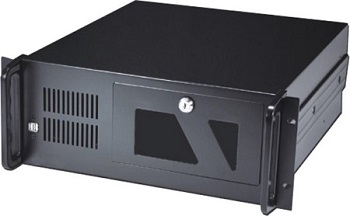

FC1000 板卡+FLA5000光譜卡+普通電腦主板+4U標準機箱
技術規格：
測試功能參數 | 技術指標 | 備 注 |
測試項目 | POL、VF、IF、VFL、IR、 VR、 mcd、lm | |
| 適用燈型 | 二腳單晶、二腳雙晶、四腳雙晶、四腳三晶、六腳三晶 | |
| I/O數量 | SOT 3位；EOT 3位；PIN號10位； | |
| 正向電流輸出分檔及精度 | 4uA檔(0.01uA)----0.5%量程±3個字讀數 40uA檔(0.01uA)----0.3%量程±3個字讀數 400uA檔(0.1uA)----0.3%量程±3個字讀數 4mA檔(0.001mA)----0.3%量程±3個字讀數 40mA檔(0.01mA)----0.3%量程±3個字讀數 400mA檔(0.1mA)----0.3%量程±3個字讀數 | |
| 正向電流測試分檔及精度 | 4uA檔(0.01uA)----0.5%量程±3個字讀數 40uA檔(0.01uA)----0.3%量程±3個字讀數 400uA檔(0.1uA)----0.3%量程±3個字讀數 4mA檔(0.001mA)----0.3%量程±3個字讀數 40mA檔(0.01mA)----0.3%量程±3個字讀數 400mA檔(0.1mA)----0.3%量程±3個字讀數 | |
| 正向電壓輸出分檔及精度 | 0-5V(0.001V)-----0.1%量程±3個字讀數 5-20V(0.01V)------0.1%量程±3個字讀數 | 最高可定制50V |
| 正向電壓測試分檔及精度 | 0-5V(0.001V)-----0.1%量程±3個字讀數 5-20V(0.01V)------0.1%量程±3個字讀數 | 四線制測量， 可有效消除探針接線電阻影響 |
| 反向電壓輸出分檔及精度 | 同正向電壓 | |
| 反向漏電測試分檔及精度 | 同正向電流 | |
| mcd測試范圍 | 0-20000mcd | 配合光強裝置測試 |
| mcd測試精度 | <3% | 和第三方實驗室測試數據對比 |
| lm測試范圍 | 0-10000lm | 配合不同積分球測試 |
| lm測試精度 | <3% | 和第三方實驗室測試數據對比 |
| 測試速度 | (設置延時+1.5ms)*燈芯數量 | |
| 通訊接口 | USB2.0接口；RS232接口 | 適用于普通電腦主板 |
| 供電電源 | AC220V/0.5A | |
| 尺寸 | 200mm*350mm |
